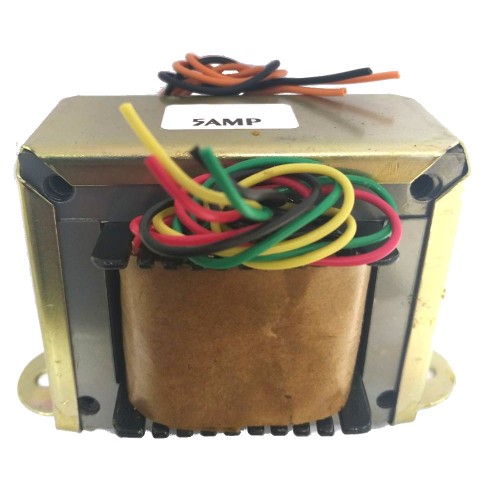

Transformador 12V 5A - Entrada 110/220VAC

Dimensões (ver Desenho)

Medida A: 108mm
Medida B: 60mm
Medida C: 67mm
Medida D: 80mm

Ligação do Transformador (4 Fios no PRIMÁRIO)

Supondo que os fios do PRIMÁRIO do transformador são: Preto, Amarelo, Verde & Vermelho.

Ligação em 110V (127V):

Soldar o fio Vermelho com o fio Amarelo para que se tornem uma só ponta.

Soldar o fio Preto com o fio Verde para que se tornem a outra ponta, a ser ligada na tomada.

Ligação em 220V:

Soldar somente o fio Verde com o Amarelo (os 2 do meio).

Os que sobrarem (Vermelho e Preto) devem ser ligados na tomada.

Caso haja divergência nas cores, favor entrar em contato com nosso suporte técnico.
