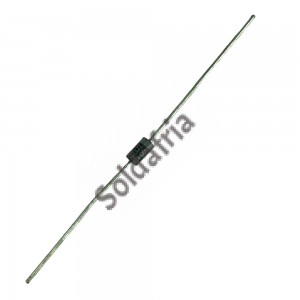

Diodo 1N5819 Retificador Schottky

Diodo 1N5819: Retificador Schottky de 1A com 40V de Tensão Reversa

O Diodo 1N5819 é um diodo retificador Schottky de alta performance, projetado para aplicações que demandam comutação rápida, baixa queda de tensão e eficiência energética em circuitos de média tensão. Ele se destaca dos diodos retificadores de silício comuns por sua capacidade de minimizar perdas de energia e aquecimento, tornando-o ideal para designs que exigem otimização e confiabilidade.

Com sua resposta ágil e encapsulamento DO-41 padrão, o 1N5819 é perfeito para fontes de alimentação chaveadas, conversores DC-DC, circuitos de proteção contra inversão de polaridade, aplicações de flyback e retificação de baixa tensão onde a tensão reversa pode atingir até 40V. Sua combinação de desempenho e robustez garante a proteção e a eficiência dos seus circuitos.

Características Técnicas:

• Tipo de Diodo: Retificador Schottky

• Tensão Reversa Máxima (VRRM): 40 V

• Corrente Contínua Máxima (IO): 1 A

• Corrente de Pico Momentânea (IFSM): 25 A (para surtos de curta duração, 8.3ms half sine wave)

• Queda de Tensão em Avanço (VF): Típica de 0,60 V (a 1 A)

• Corrente de Fuga Reversa Máxima (IR): 1,0 mA (ou 1000 uA a 40 V, 25°C)

• Temperatura Máxima de Operação (TJ): +125°C

• Temperatura Mínima de Operação (TJ): -65°C

• Encapsulamento: DO-41 (Axial)

Aplicações Comuns:

• Fontes de alimentação chaveadas (SMPS) de baixa a média tensão

• Conversores DC-DC

• Proteção contra inversão de polaridade em circuitos de 12V / 24V

• Circuitos de grampeamento e flyback

• Eletrônicos de consumo e industriais

• Retificação de alta frequência

Eleve a performance e a segurança dos seus circuitos com o Diodo 1N5819, um componente de alta qualidade e eficiência comprovada.
