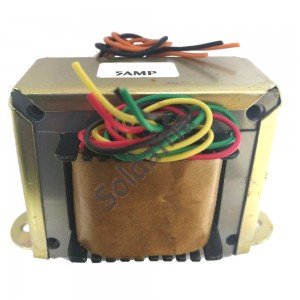

Transformador 30+30V 5A - Entrada 110/220VAC

Transformador 30+30V 5A - Entrada 110/220VAC
Transformador 30+30V 5A - Entrada 110/220VAC
+ Desconto de 5% a Vista! Recém-chegados
Transformador 30+30V 5A - Entrada 110/220VAC
Transformador 30+30V 5A - Entrada 110/220VAC
Transformador 30+30V 5A - Entrada 110/220VAC
R$169,99
  • Estoque Atual: 1
  • Peso: 1.20kg
  • Dimensões: 11.00cm x 8.00cm x 6.10cm
  • SKU: 1311

Compartilhe


Obs: Frete é calculado no Carrinho de Compras.

Transformador 30+30V 5A - Entrada 110/220VAC

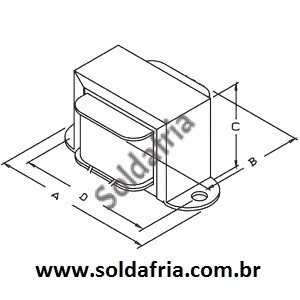

Dimensões do Transformador 30+30V 5A - Entrada 110/220VAC (ver Desenho):

Medida A: 108mm
Medida B: 60mm
Medida C: 67mm
Medida D: 80mm

Ligação do Transformador 30+30V 5A - Entrada 110/220VAC (4 Fios no PRIMÁRIO):

Supondo que os fios do PRIMÁRIO do transformador são: Preto, Amarelo, Verde & Vermelho.

  • Ligação em 110V (127V):
    Soldar o fio Vermelho com o fio Amarelo para que se tornem uma só ponta.
    Soldar o fio Preto com o fio Verde para que se tornem a outra ponta, a ser ligada na tomada.

  • Ligação em 220V:
    Soldar somente o fio Verde com o Amarelo (os 2 do meio).
    Os que sobrarem (Vermelho e Preto) devem ser ligados na tomada.
Caso haja divergência nas cores, favor entrar em contato com nosso suporte técnico.

Características do produto
Corrente5A
