Módulo De Controle De Carga De Bateria 12-24V XH-M603

Módulo de Controle de Carga de Bateria 12-24V XH-M603

Controle Inteligente para Carregamento Eficiente

O Módulo de Controle de Carga de Bateria 12-24V XH-M603 é a solução ideal para gerenciar o carregamento de suas baterias de 12V ou 24V com segurança e praticidade. Este módulo oferece um controle preciso e inteligente, protegendo suas baterias contra sobrecarga, descarga excessiva e outros problemas que podem comprometer sua vida útil. Com o XH-M603, você garante um carregamento otimizado, prolongando a durabilidade da sua bateria e maximizando seu desempenho.

Como o módulo XH-M603 funciona?

O ideal para um carregador é que ele perceba sozinho que a bateria ficou baixa e também perceba que a bateria esta carregada, isso só é possível com um carregado desenvolvido especificamente para um tipo de bateria, porque cada tipo de bateria chumbo ácido, niquel metal hidreto, lithium etc.. tem suas características específicas de carregamento, descarregamento, etc... Muitos chama de "carregadores inteligentes", o que não deixa de ser uma verdade, porque essa "inteligência" é associada a essa capacidade de perceber os níveis da bateria sem prévia configuração.

Um carregador inteligente tem suas vantagens, mas exigem um circuito específico para a bateria, pode ter um circuito mais complexo e se não for bem feito pode não carregar corretamente ou sobrecarregar a bateria por não detectar o final da carga, além de um preço maior, e muitas vezes queremos praticidade, simplicidade, não necessitamos de tirar o máximo da bateria, nem queremos gastar muito com aparelhos controleres/carregadores caros, para isso que módulos como o XH-M603 existem.

O que é o módulo XH-M603?

O módulo XH-M603 é um controlador universal de carregamento de bateria, pois permite ao usuário definir limites ideais para iniciar e encerrar o ciclo de carregamento da bateria. Assim, quando a tensão da bateria for inferior ao valor de "início", o relé do módulo direciona a tensão do carregador externo para a bateria, e se a tensão da bateria exceder o valor de "parada", o relé interrompe o processo de carregamento, e assim fica ligando e desligando o carregamento da bateria, desta maneira o carregamento ideal vai depender dos valores pré programados.

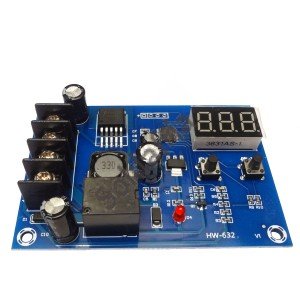

Ele realiza isso com um pequeno microcontrolador, dois chips reguladores de tensão, vários componentes discretos, duas chaves tácteis, ou micro interruptores, um bloco de terminais de parafuso para PCB, um relé eletromagnético, um LED vermelho e um display de LED de 3 dígitos, ou seja um módulo bem compacto.

Características e Especificações Técnicas

• Tensão de entrada: 10 a 30V
• Voltagem da bateria: 12 a 24V
• Corrente máxima de controle: 20A (para tensão de 14vc*)
• Precisão de exibição: 0,1V
• Precisão de controle: 0,1V
• Tolerância de tensão: +/- 0,1V
• Tipo de monitoramento: Tempo real
• Tipo de saída: Direta (o carregador externo é redirecionado para bateria)
• Carregamento: Automático (após configuração de tensão de início)
• Desligamento: Automático (após configuração de tensão de parada)
• Memória de configuração: Sim
• Dimensões (mm): 82 x 58 x 18
• Regulador de tensão: LM2596

  Obs: Dica do soldafria. A corrente máxima do relê é de 20A em 14V, porém para esse módulo e todo aparelhelho eletrônico e máquinas em geral não se recomenda utilizar nos extremos porque a vida útil é reduzida, trabalhe sempre com uma folga para manter sempre seu módulo funcionando, ser precisar de uma corrente maior, pode-se utilizar esse módulo para acionar uma outro relê mais potente, ai o módulo monitora a tensão e o relê externo aguenta a pancada.



Funcionalidade e Aplicações

O módulo XH-M603 é perfeito para uma variedade de aplicações que exigem um controle preciso do carregamento de baterias. Sua versatilidade o torna uma escolha excelente para projetos em diferentes áreas, desde sistemas de energia solar até equipamentos eletrônicos portáteis.

• Sistemas de energia solar: Controle eficiente da carga de baterias em sistemas fotovoltaicos.
• Equipamentos eletrônicos portáteis: Garantia de carregamento seguro e otimizado para dispositivos móveis.
• Projetos DIY e hobbystas: Solução prática e confiável para gerenciamento de baterias em projetos eletrônicos.

Público-Alvo

• Engenheiros e projetistas: Para integração em sistemas complexos.
• Técnicos e instaladores: Para aplicações em campo.
• Hobbystas e entusiastas de eletrônica: Para projetos pessoais e experimentos.

Adquira agora mesmo o Módulo de Controle de Carga de Bateria 12-24V XH-M603 e garanta o melhor desempenho e a maior vida útil para suas baterias. Não perca tempo e faça seu pedido!

Como configurar o módulo XH-M603?

Conecte a bateria recarregável aos terminais da bateria (BAT) do módulo, certificando-se da polaridade correta (+) e (-). Após alguns instantes, o visor LED mostrará a voltagem exata da bateria. Observe que o módulo utiliza energia da bateria para seu funcionamento, não do carregador de bateria.

Cada botão tem duas funções pressionando por 2 segundos entra no modo de configuração, apertando e soltando rápido funcionam com incrementar e decrementar, o botão da esquerda é o botão "incremento/início" e do da direita "decremento/parada".

No modo de exibição normal, pressionar o botão "Incrementar/inicio" exibirá a tensão inicial de carregamento. Você pode pressioná-lo por 3 segundos para ver o display piscando. Em seguida, você pode usar os botões incrementar/início  e "decrementar/parada" para definir o valor da tensão inicial. Ao final, mantenha o botão pressionado até que pare de piscar e a tensão escolhida seja definida.

Da mesma forma, no modo de exibição normal, pressionar o botão "decrementar/parada" exibirá a tensão de parada de carregamento. Você pode pressioná-lo  3 segundos para ver o display piscando e usar os botões "incrementar/inicio" e "decrementar/parada" para definir o valor da tensão de parada. Ao final, mantenha o botão pressionado até que pare de piscar e a tensão escolhida será definida.

Depois conecte o carregador de bateria aos terminais de entrada (IN), certificando-se que a polaridade do módulo esteja correta (+) e (-) e pronto.

Lembre-se: é sempre importante usar o carregador de bateria correspondente para fornecer a voltagem e a corrente corretas para a bateria que você está carregando.

Com o módulo ligado, você pode redefinir as configurações de fábrica pressionando os botões PARA CIMA e PARA BAIXO simultaneamente por cerca de 3 segundos. Em seguida, o display LED exibirá 888 por um tempo. Os valores padrão de fábrica que são 12 V para o valor inicial e 14,5 V para o valor final serão substituídos.
