Microcontrolador PIC16F872-I/SP

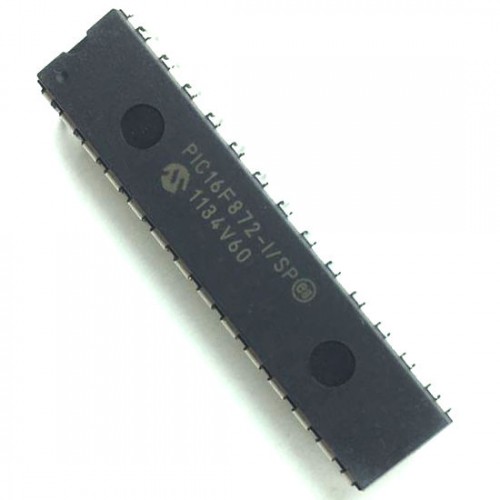

PIC16F872-I/SP: Microcontrolador 8 Bits Flash de Alta Performance para Ambientes Industriais

O Microchip PIC16F872-I/SP é um microcontrolador de 8 bits altamente versátil da aclamada família PIC16F. Ele se destaca por sua memória de programa tipo FLASH, que permite gravação e apagamento elétrico inúmeras vezes. Diferente das EPROMs antigas que exigiam luz ultravioleta ou dos chips OTP (One-Time Programmable) que são gravados apenas uma vez, a memória Flash integrada oferece total flexibilidade para desenvolvimento, testes e atualizações de firmware em campo através de sua capacidade de programação em circuito (ICSP™).

Projetado para operar em temperaturas industriais (de -40°C a +85°C), o PIC16F872-I/SP garante robustez e confiabilidade em ambientes desafiadores. Com sua CPU RISC de alto desempenho, que executa a maioria das 35 instruções em um único ciclo, e sua velocidade de operação de até 20 MHz, este MCU entrega uma performance sólida. O encapsulamento PDIP de 28 pinos o torna ideal para prototipagem e montagem em placas com furos (through-hole).

Características Técnicas Principais:

• Arquitetura: Microcontrolador de 8 bits (PIC16F com Memória Flash)

• Tipo de Memória: Flash para Programa, SRAM para Dados, EEPROM para Dados Persistentes

• Velocidade da CPU:

  • DC - Entrada de relógio de 20 MHz

  • DC - Ciclo de instrução de 200 ns

  • CPU RISC de Alto Desempenho: Apenas 35 instruções de uma palavra para aprender; todas as instruções de ciclo único (exceto programas que são de dois ciclos).

• Memória de Programa (Flash): 3.5 KB (2K x 14 palavras de instrução), gravável e apagável eletricamente (inúmeras vezes).

• Memória RAM (SRAM): 128 Bytes

• Memória de Dados (EEPROM): 64 Bytes (com alta durabilidade: 1.000.000 ciclos de escrita/apagamento)

• Pinos de I/O: 22 pinos digitais configuráveis (Alta capacidade de drenar e fornecer corrente: 25 mA por pino)

• Compatibilidade de Pinagem: Direta com o PIC16C72A (útil para migrações).

• Conversor Analógico-Digital (ADC): 5 Canais, 10 bits de resolução

• Timers:

  • Timer0: Temporizador/contador de 8 bits com prescaler de 8 bits

  • Timer1: Temporizador/contador de 16 bits com prescaler; pode ser incrementado durante o modo SLEEP via cristal/relógio externo

  • Timer2: Temporizador/contador de 8 bits com registro de período de 8 bits, prescaler e postscaler

• Módulo CCP (Capture/Compare/PWM): 1 Módulo de Captura, Comparação e PWM

  • Captura: 16 bits, resolução máx. 12,5 ns

  • Comparação: 16 bits, resolução máx. 200 ns

  • PWM: resolução máx. de 10 bits

• Comunicação Serial:

  • Porta Serial Síncrona (SSP): Compatível com SPI™ (modo Mestre) e I2C™ (modo Mestre/Escravo)

• Comparadores: 2 comparadores analógicos

• Capacidade de Interrupção: Até 10 fontes de interrupção

• Pilha de Hardware: Oito níveis de profundidade

• Modos de Endereçamento: Direto, indireto e relativo

• Tecnologia CMOS de Baixa Potência:

  • CMOS FLASH/EEPROM de baixa potência e alta velocidade

  • Baixo consumo de energia:

    • <2 mA típico a 5 V, 4 MHz

    • 20 μA típico @ 3V, 32 kHz

    • <1 μA corrente de stand-by (espera)

Recursos Especiais Integrados:

• Power-on Reset (POR), Power-up Timer (PWRT) e Oscillator Start-up Timer (OST) para inicialização robusta.

• Watchdog Timer (WDT): Com seu próprio oscilador RC interno para operação confiável, prevenindo travamentos do sistema.

• Proteção de Código Programável: Para segurança do firmware.

• Modo SLEEP de Economia de Energia: Permite reduzir significativamente o consumo de energia.

• Opções Selecionáveis de Oscilador: Flexibilidade na escolha da fonte de clock.

• In-Circuit Serial Programming™ (ICSP™): Programação serial em circuito através de apenas dois pinos, com capacidade de programação serial única de 5V.

• Depuração no Circuito: Capacidade de depuração via dois pinos.

• Acesso de Leitura/Gravação: Processador com acesso à memória do programa.

• Circuito de Detecção de Brown-out (BOR): Para Redefinição de Brown-out.

• Design Totalmente Estático.

Faixa de Operação e Encapsulamento:

• Faixa de Tensão de Operação: 2.0 V a 5.5 V

• Temperatura de Operação: -40°C a +85°C (Industrial)

• Encapsulamento: PDIP-28 (Plastic Dual In-line Package)

Aplicações Comuns:

• Automação Industrial: Controle de processos, sensores inteligentes, painéis de interface, atuadores.

• Sistemas Automotivos: Módulos de controle não críticos, eletrônica embarcada.

• Eletrônicos de Consumo: Eletrodomésticos, dispositivos de interface, controle remoto, medidores.

• Medição e Instrumentação: Equipamentos de teste e medição, dataloggers.

• Sistemas de Segurança: Alarmes, controle de acesso, sensores de presença.

• Projetos Acadêmicos e Hobby: Amplamente utilizado para aprendizado e prototipagem devido à sua documentação abrangente e ferramentas de desenvolvimento.

O PIC16F872-I/SP é uma escolha poderosa e flexível para engenheiros e entusiastas que buscam um microcontrolador 8 bits com memória Flash reprogramável, rico conjunto de periféricos e a robustez necessária para operar em diversas condições ambientais.
