Diodo 1N5408 Retificador de uso Geral 3A 1000V

Diodo 1N5408 Retificador de uso Geral 3A 1000V

O Diodo 1N5408 da Soldafria é um componente eletrônico essencial para diversas aplicações, oferecendo alta performance e confiabilidade em circuitos de potência. Com sua capacidade de suportar uma tensão reversa máxima de 1000V e uma corrente direta de 3A, este diodo retificador se destaca pela sua versatilidade e robustez. Ele é ideal para projetos que exigem alta capacidade de corrente e proteção contra picos de tensão, garantindo o funcionamento eficiente e seguro de seus equipamentos.

Características Técnicas

• Corrente direta IF(AV): 3A
• Tensão reversa máxima: 1000V
• Corrente de pico máxima IFSM: 200A (consulte a documentação técnica para tempos de pulso)
• Corrente reversa típica IR: 5,0 μA
• Tensão direta VF: 1,2V
• Temperatura da junção máxima TJ: 150°C
• Encapsulamento: DO-201AD
• Terminais: Estanhados

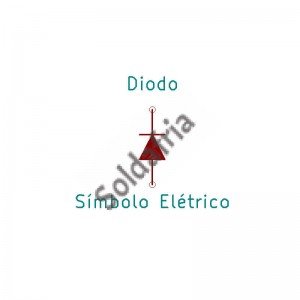

• Polaridade do cátodo: Indicada por faixa na extremidade
• Recursos Adicionais: Baixa queda de tensão direta, baixa corrente reversa, alta capacidade de corrente de pico, suporta até 275°C por até 10s na soldagem, terminais sem chumbo.

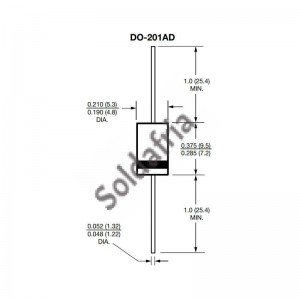

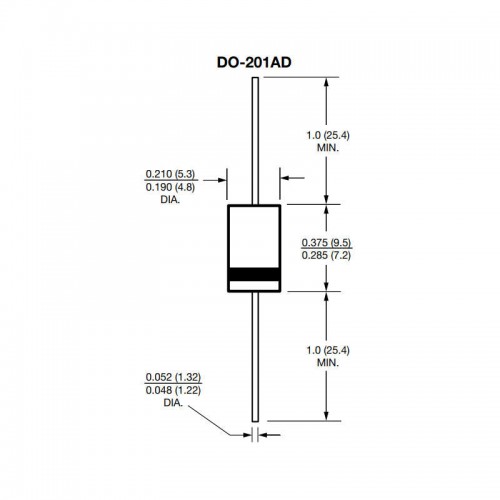

• Dados Mecânicos: Encapsulamento DO-201AD moldado em material epoxy, atende a UL 94 V-0 com relação à inflamabilidade, espessura do terminal de 1,1mm.
• Características Máximas Toleráveis: Tensão reversa de pico repetitiva (Vrrm) até 1000V, tensão reversa de pico RMS (Vrms) até 700V, corrente direta máxima (IFav) de 3A, corrente de pico máxima para pulso de até 8,3ms de 200A, corrente reversa máxima de 500µA em 105°C, temperatura de junção máxima (Tj) -50 a +150°C.

Aplicações

• Retificação de fontes de alimentação
• Inversores
• Conversores
• Supressão de picos de corrente reversa em cargas indutivas (relês, motores, indutores, válvulas solenoides, etc.)

O Diodo 1N5408 é uma solução robusta e eficiente para diversas necessidades de retificação, oferecendo alta confiabilidade e desempenho superior. Sua capacidade de suportar altas tensões e correntes o torna ideal para aplicações industriais e projetos de alta potência. Adquira já o seu na Soldafria e garanta a qualidade e a segurança de seus projetos!
