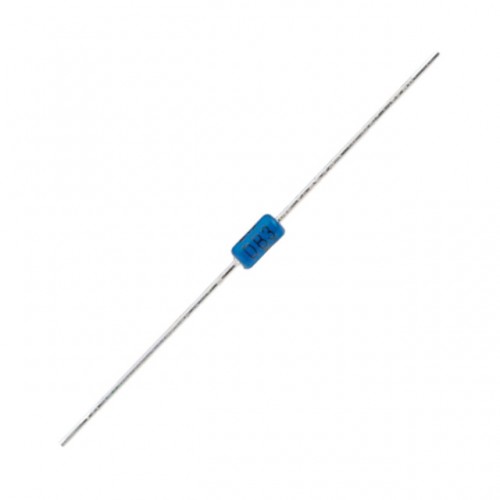

Diac DB3

Diac DB3
Diac DB3
+ Desconto de 10% a Vista!
Diac DB3
Diac DB3
Diac DB3
R$0,27
  • Estoque Atual: 3248
  • Peso: 0.00kg
  • Dimensões: 6.00cm x 0.20cm x 0.20cm
  • SKU: 983

Compartilhe

Diac DB3


Descrição:

    O DIAC é um diodo especial para corrente alternada que conduz corrente elétrica somente após sua tensão a qual foi projeto ser alcançada, quando essa tensão é ultrapassada o diodo entra em uma região de resistência baixa, fazendo com que o diodo permita passar corrente, o que é chamado na eletrônica de entrar em condução. O diodo permanece em condução até que a corrente através dele caia abaixo de um nível de corrente característico do componente, a chamada de corrente de retenção, onde o diodo volta para o estado inicial de não condução, alta resistência ou sem permitir a passagem de corrente.

Esse comportamento é bidirecional, o que significa tipicamente que a corrente pode circular em ambos os sentidos do diac, a maioria dos DIACs possui uma estrutura de três camadas, mas não tem um terminal de gate para disparo como nos triacs, geralmente dispara com uma tensão de ruptura de aproximadamente 30 V, semelhante a uma lâmpada de neon, mas tem um disparo mais preciso e com uma tensão mais baixa.


Características:

  • Tensão de disparo (VBO) entre  28 a 36V
  • Tensão de disparo típica de 32V
  • Corrente de pico de 0,3A
  • Corrente máxima de pico de 2A repetitivo de 120Hz
  • Encapsulamento DO-35
  • Temperatura de armazenagem máxima de -40 a +125C
  • Temperatura da junção máxima de -40 a +125C
  • Potência máxima de 150 mW
Aplicações:

        Geralmente utilizado para disparo de Triac, a ligação é feita ligando o diac DB3 em série com o terminal gate do Triac


Click aqui para baixar o datasheet do diac db3

Características do produto
Categoria Tiristor
Subcategoria Tiristor DIAC
Unidade Venda Peça
