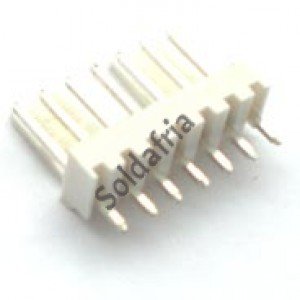

Conector 5045-7 (KK 7 Vias Macho)

Conector 5045-7 (KK 7 Vias Macho)
+ Desconto de 10% a Vista!
Conector 5045-7 (KK 7 Vias Macho)
R$0,42
  • Estoque Atual: 58
  • Peso: 0.00kg
  • Dimensões: 1.00mm x 1.00mm x 1.00mm
  • SKU: 1822

Compartilhe

Conector 5045-7 (KK 7 Vias Macho)



Descrição do "Conector 5045-7 (KK 7 Vias Macho)":


    Esse conector da série 2512 da Excon compatível com o 5045 da Molex. É um conector macho produzido em nylon 66 mas para maioria das pessoas é simplesmente plástico.

Foi desenvolvido para soldagem em placas de circuito impresso com espessura de 1 a 1,6mm e conexão em conectores fêmeas compatíveis com cabinhos de 22 a 28 AWG, suporta até 3A de corrente e uma tensão máxima de até 250Vac.

Apesar de ter sido desenvolvido para soldagem em placas também é possível soldar em cabinhos, o ideal nesse caso é utilizar um pedaço de espaguete termo retrátil em cada terminal com aproximadamente 1 cm de comprimento, que também pode ser encontrado no Soldafria.

É o modelo mais utilizado para conexão entre placas para transportar sinais elétricos ou energia elétrica da fonte de alimentação para a placa, respeitando os limites de potência do conector, essa possibilidade de transportar sinais e tensão da fonte é possível devido a uma capacidade de corrente e tensão desse conector que atende a maioria dos projetos de eletrônica.

Esse tipo de conector trabalha em conjunto com conectores fêmea tipo 5051 da molex com cabinhos crimpados com alicates especiais, mas também é possível crimpar com alicate comum, nesse caso exigindo um pouco mais de trabalho e técnica por parte do montador.


Especificação técnica do "Conector 5045-7 (KK 7 Vias Macho)":


  • Séries Excon 2512
  • Compatível com Molex série 5045
  • Terminais em latão
  • Acabamento estanhado
  • Corrente máxima de 3A
  • Tensão máxima de 250V AC ou DC
  • Cor Bege
  • Passo (distância entre os terminais) de 2,50 mm ou 0.098 de polegada
  • Conexão do tipo fio para placa
  • Tensão máxima de isolação de 1000V AC / minuto
  • Resistência de isolação 1000M Ohm/ minuto
  • Resistência de contato de 20m ohm máximo
  • Temperatura de operação de -40 a +105 graus Celsius
  • Para cabinhos de 22 a 28 AWG
  • Pode ser utilizado em placas com espessura de 1 a 1,6mm aproximadamente.
  • Essa série pode-se encontrar conectores de 2 a 20 pinos
  • Produzido em Nylon 66 UL 94V0 / V2
  • Certificação UL E237407


Para baixar o datasheet click aqui

Características do produto
Categoria Conector
Subcategoria Conector KK 5045 180G (Macho)
Terminais (pinos ou vias) 7
