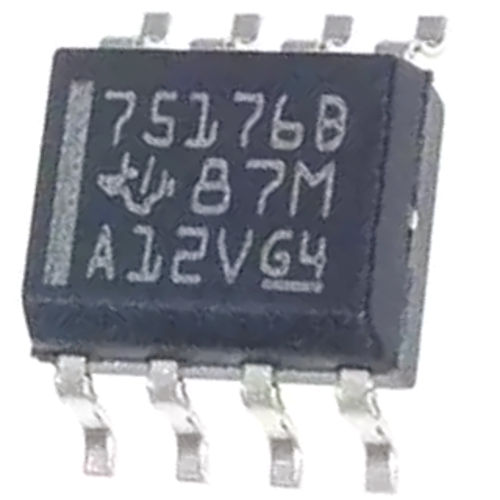

Circuito Integrado SN75176BDR SMD (RS485)

Circuito Integrado SN75176BDR SMD (RS485)
Circuito Integrado SN75176BDR SMD (RS485)
R$2,49
  • Estoque: 42
  • Peso: 0.00kg
  • Dimensões: 1.00mm x 1.00mm x 1.00mm
  • SKU: 5776

Compartilhe

Circuito Integrado SN75176BDR SMD (RS485)



Descrição do Circuito Integrado SN75176BDR SMD (RS485):


O transceptor de barramento diferencial SN75176B foi projetados para comunicação de dados bidirecional em linhas de transmissão de barramento multiponto, em  linhas de transmissão balanceadas e atende aos padrões ANSI TIA / EIA-422-B e TIA / EIA-485-A e às recomendações V.11 e X.27 da ITU.


O circuito SN65176B da mesma série e SN75176B combinam um driver de linha diferencial de 3 estados e um receptor de linha de entrada diferencial, ambos operando com uma única fonte de alimentação de 5 V. O driver e o receptor pode ser ativo em nível alto ou baixo, e podem ser conectados externamente para funcionar como um controle de direção. As saídas diferenciais do driver e as entradas diferenciais do receptor são conectadas internamente para formar portas de barramento de entrada / saída (I / O) diferenciais que são projetadas para oferecer carga mínima ao barramento quando o driver está desabilitado ou a tensão de VCC esta igual a zero. Essas portas apresentam uma grande faixa de tensão de modo comum, tornando o dispositivo adequado para aplicações de linha compartilhada.


O driver é projetado para até 60 mA de dissipação ou fonte de corrente. O driver possui limitação de corrente positiva e negativa e desligamento térmico para proteção contra condições de falha de linha. O desligamento térmico foi projetado para ocorrer a uma temperatura de junção de aproximadamente 150 graus Célsius. O receptor apresenta uma impedância de entrada mínima de 12 kΩ, uma sensibilidade de entrada de +/- 200 mV e uma histerese de entrada típica de 50 mV.


Características Técnicas do Circuito Integrado SN75176BDR SMD (RS485):


  • Protocolo RS485 ou RS422
  • 1 driver por circuito integrado
  • comunicação Half duplex (em ambos os lados, mas não ao mesmo tempo)
  • Tensão de operação de 4,75V a 5,5V
  • Temperatura de operação de 0 a 70 graus Célsius
  • Montagem tipo SMD
  • Encapsulamento SOIC-8


Click aqui para baixar o datasheet do Circuito Integrado SN75176BDR SMD (RS485)
