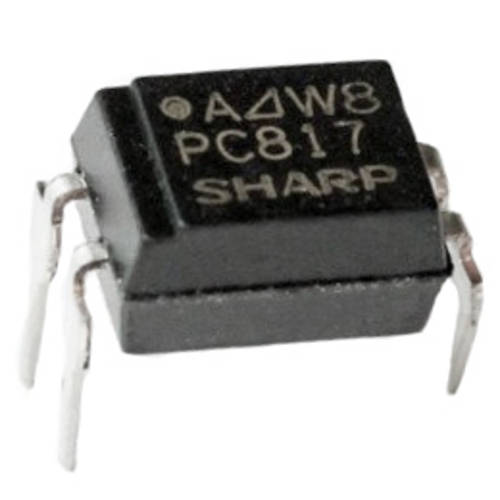

Circuito Integrado Optoacoplador PC817A (EL817A)

Circuito Integrado Optoacoplador PC817A (EL817A)
+ Desconto de 10% a Vista!
Circuito Integrado Optoacoplador PC817A (EL817A)
R$0,79
  • Estoque Atual: 199
  • Peso: 0.00kg
  • Dimensões: 0.50cm x 0.50cm x 0.50cm
  • SKU: 9002

Compartilhe

Circuito Integrado Optoacoplador PC817A (EL817A)


Descrição do Circuito Integrado Optoacoplador PC817A (EL817A):

o PC817 é um optoacoplador ou acoplador óptico que serve para isolar eletricamente duas etapas de um circuito eletrônico, a necessidade de se isolar as etapas é que se possa enviar uma sinal ou uma informação sem um contato elétrico entre as partes o que impede de corrente ou tensão de uma etapa passe para a outra, isso é uma prevenção de segurança do circuito e as vezes até do operador, porque uma tensão elevada em uma etapa do circuito não passa para outra, como por exemplo uma tensão elevada em uma instalação elétrica causada por alguma falha em transformadores ou relâmpago na rede.


Informações Técnicas do Circuito Integrado Optoacoplador PC817A (EL817A) :


Considerando a temperatura ambiente de 25 graus Célsius


LED interno (entrada)

  • Corrente direta (IF) máximo de 50mA
  • Corrente de pico (Ifm) máxima de 1A
  • Tensão reversa (Vr) máxima de 6V
  • Potência de dissipação (P) máxima de 70mW


Foto-transístor (saída)

  • Tensão máxima de coletor-emissor (Vceo) de 35V
  • Tensão máxima de emissor-coletor (Veco) de 6V
  • Corrente de coletor (Ic) máxima de 50mA
  • Potência de dissipação do coletor (Pc) máxima de 150mW


Do circuito integrado (entrada e saída)

  • Potência Total de dissipação (Ptot) de 200mW
  • Tensão de isolação máxima (Viso) de 5Kv RMS
  • Temperatura de operação (Topr) de -30 a 100 graus Célsius
  • Temperatura de armazenamento(Tstg) de -55 a 125 graus Célsius
  • Temperatura de soldagem (Tsol) de 260 graus Célsius


Aplicações do Circuito Integrado Optoacoplador PC817A (EL817A)


  • Isolação elétrica de circuitos de realimentação negativa de fontes chaveadas
  • Isolação elétrica de conectores de computador
  • Isolação elétrica para instrumentos de medição
  • Isolação elétrica de máquinas registradoras, copiadoras, pontos de venda
  • Isolação elétrica de eletrodomésticos
  • Isolação em circuitos de transmissão de dados


Click aqui para baixar o datasheet do circuito Integrado Optoacoplador PC817A

Características do produto
Categoria Circuito Integrado
Montagem PTH
Subcategoria Circuito Integrado PCXXX
Unidade Venda Peça
