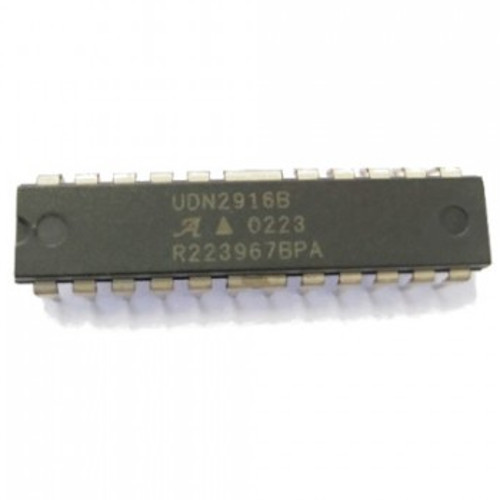

Circuito Integrado Driver De Motor UDN2916B

Circuito Integrado Driver De Motor UDN2916B
-4 %
Circuito Integrado Driver De Motor UDN2916B
R$15,99
R$16,61
  • Estoque: 22
  • Peso: 0.01kg
  • Dimensões: 1.00mm x 1.00mm x 1.00mm
  • SKU: 2229

Compartilhe

Circuito Integrado Driver De Motor UDN2916B

Descrição do Circuito Integrado Driver De Motor UDN2916B:


    Os drivers de motor UDN2916B foi projetado para acionar os dois enrolamentos de um motor de passo bipolar ou controlar bidirecionalmente dois motores cc. Ambas as pontes do circuito integrado UDN2916B são capazes de controlar tensões de até 45 V e incluem modulação de largura de pulso interna (PWM) controle da corrente de saída para 750 mA com  saídas otimizadas para uma queda de tensão de saturação de saída baixa (menos de 1,8 V a 500 mA).

Para controle de corrente PWM, a corrente de saída máxima é determinada pela seleção do usuário de uma tensão de referência lida nos resistores. Duas entradas de nível lógico selecionam limites de corrente de saída para 0, 33, 67, ou 100% do nível máximo de corrente. Uma entrada FASE de cada ponte determina a direção da corrente de carga.

As pontes incluem diodos "flyback" e "clamp" para proteção contra transientes indutivos. Atrasos gerados internamente evitam correntes cruzadas de mudar de direção. Não é necessário um sequenciamento especial para inicialização e o circuito de proteção térmica desativa as saídas se a temperatura interna do UDN2016 exceder o limite seguro de operação.

UDN2916B é fornecido em encapsulamento plástico em linha dupla de 24 pinos e pode operar de -40 a + 85 graus celsius.


Características Técnicas do Circuito Integrado Driver De Motor UDN2916B:


  • Fornece até 750 mA de corrente contínua na saída
  • Tensão de saída de até 45 V
  • Diodos Clamp Interno
  • Controle interno de corrente por PWM
  • Baixa tensão de saturaçao na saída
  • Circuito interno de desligamento em caso de sobreaquecimento
  • Similar aos circuitos integrados PBL3717, UC3770



Clique aqui para baixar o datasheet do UDN2916B
