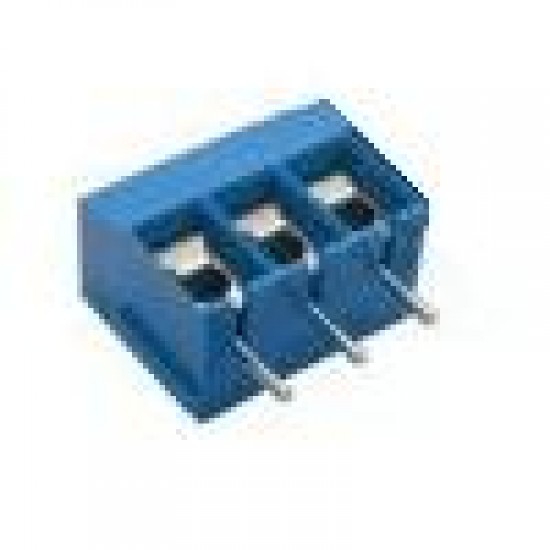

Borne KF-3000 3 Terminais

Borne KF-3000 3 Terminais
Borne KF-3000 3 Terminais
Esgotado
Borne KF-3000 3 Terminais
Borne KF-3000 3 Terminais
Borne KF-3000 3 Terminais
R$1,07
  • Estoque: Esgotado
  • Peso: 0.00kg
  • Dimensões: 6.00mm x 15.00mm x 12.60mm
  • SKU: 2166

Compartilhe

Descrição do "Borne KF-3000 3 Terminais"


O "Borne KF-3000 3 Terminais" é um um conector que foi desenvolvido para ser soldado em placas de circuito impresso, geralmente na borda da placa porque permite que fios seja parafusados diretamente no borne.
Por isso posicionar os bornes na bordas da placa mantem o aparelho eletrônico mais organizado, porque os fios não ficam entre os componentes no meio da placa, facilitando assim a manutenção do aparelho.

Por ser fabricado em poliester que é um tipo de plastico, o borne tem um baixo peso, excelente custo benefício, boa resistência mecânica e boa durabilidade, por não oxidar o corpo que é a parte mais exposta do borne.
Existem modelos com 2 e 3 vias que permitem qualquer configuração de fios acima de 2 vias, por exemplo: se for necessário 4 vias pode-se utilizar dois bornes de 2 vias encaixados um ao outro pela lateral como se fosse um só conector, outro exemplo seria precisar de um borne com 5 vias. Nesse caso poderia-se utilizar um borne de 2 vias e outro borne de 3 vias e assim por diante. Como o projeto desses conectores permite a conexão entre as laterais sem nenhum tipo de folga, a conexão entre eles mantem o produto final de boa aparência com se fosse um único conector.



Especificações do "Borne KF-3000 3 Terminais"




Número de pólos...................: 3
Modelos disponíveis..............: 2 e 3 pólos
Material do corpo do borne...: Poliester UL94 V-0
Material da conexão..............: Latão niquelado
Material dos parafusos...........: Aço zincado
Material dos terminais...........: Latão estanhado
Tipo de parafuso.....................: M3
Espaçamento entre terminais.: 5mm
Fio aplicável (bitola).................: 14 AWG a 22 AWG
Corrente máxima de operação.: 10A
Tensão máxima de operação....: 250 VCA
Rigidez dielétrica.......................: 2000 VCA
Resistência de isolação.............: 500M Ohms a 500VCC
Temperatura de trabalho..........: -33 graus Célsius a 120 graus Célsius
Temperatura para solda............: 260ºC por 10 Segundos
Torque no parafuso....................: 0,3 Nm máximo

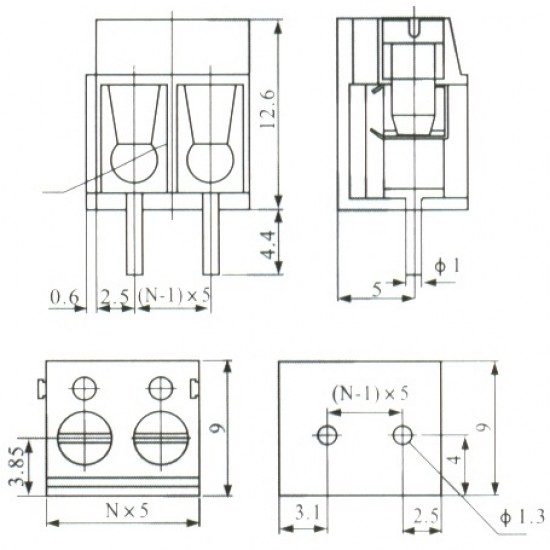

Dimensões..................................: 12,6mm x 15mm x 6mm (AxLxP)

Características do produto
Altura 12,6mm
Corrente 10A
Largura 15mm
Profundidade 6mm
Tensão 250V
