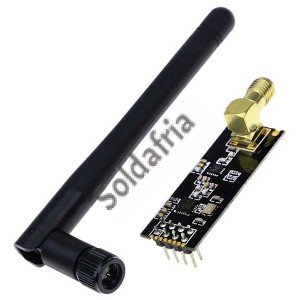

Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA

Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA
Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA
R$39,98
  • Estoque: 3
  • Peso: 0.02kg
  • Dimensões: 1.00cm x 1.00cm x 1.00cm
  • SKU: 8477

Compartilhe

Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA


O que é um "Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA"?

O "Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA" é um módulo para comunicação de dados via radio frequência (RF). É composto por uma placa com uma antena  e um conector SMA  e um circuito interno PA e LNA.

O que que é PA e LNA?

O PA é uma sigla de "Power Amplifier" ou em português, amplificador de potência, no caso desse módulo, é um amplificador de sindal de RF.

LNA é a sigla para "Low Noise Amplifier ou em português, amplificador de baixo ruído, normalmente usado nas bandas de alta frequencia de RF  ou microondas,  no caso desse módulo é amplificador de ondas de rádio de baixa intensidade. Apesar desse tipo de módulo sempre ter em evidência os termos PAs e LNA dando a impressão até que é alguma peças extra do módulo, nada mais são que circuitos eletrônicos incorporados no módulo e nem sempre são combinados em outros circuitos e/ou módulos, tudo vai depender do projeto que se deseja alcançar.

Descrição do "Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA":

O "Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA" deve ser utilizado em conjunto com algum outro circuito que utilize o módulo para enviar e/ou receber dados, geralmente um circuito microprocessado como encontramos em uma placa Raspberry PI,  microcontroladores PIC, AVR, 8051 ou em alguma placa de Arduino.

Por ser um transceptor o "Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA" pode fazer uma comunicação de rádio frequência entre dois dispositivos compatíveis,  enviando e recebendo informações, porque o termo transceptor é associado a dispositivos que trabalham como um receptor e transmissor.

O circuito é baseado no circuito integrado NRF24L01+ da Nordic que é um transceptor de RF de 2 Mbps e alta potência, especificamente projetado para a banda 2,4GHz. Com as correntes de pico para transmissão e recepcão inferiores a 14mA, um modo de desligamento com correntes da casa de micro amperes, gerenciamento de energia avançado e uma faixa de tensão de trabalho que vai de 1,9V a 3,6V. O NRF24L01+ fornece uma verdadeira solução ULP que permite meses a anos de vida útil da bateria de uma célula do tipo botão, AAA ou AA.

O NRF24L01 + integra um transceptor de RF de 2,4 GHz completo, sintetizador de RF e lógica de banda base, incluindo o acelerador de protocolo de hardware que suporta uma interface de alta velocidade para o controlador de aplicativos. Não são necessários filtros de loop externo, ressonadores ou VCO apenas um cristal de baixo custo ± 60ppm, circuitos de correspondência e antena.

O acelerador de protocolo de hardware descarrega funções de protocolo crítico de tempo a partir do microcontrolador de aplicativos, permitindo a implementação de conectividade sem fio avançada e robusta com microcontroladores de terceiros de baixo custo.

Características o 'Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA":

  • Módulo transceptor Wireless (WI-FI) baseado no circuito integrado NRF24L01+
  • Compatível com Arduino, Raspberry PI, ARM, AVR, PIC, etc.
  • Usa a banda mundial ISM aberto 2,4GHz com licença livre
  • 6 canais para recepção de dados
  • Velocidade de 2 Mbps possibilita comunicações VoIP de alta qualidade.
  • Tem baixo custo porque tem integrado peças de processamento de sinal de alta velocidade associados com o protocolo de RF para automaticamente re-enviar pacotes perdidos e gerar sinal de confirmação.
  • Interface SPI facilita a comunicação com outros dispositivos compatíveis.
  • Compatível com os módulos nRF24L01 originais
  • Permite troca de dados sem fio
  • Modo reconhecimento e retransmissão
  • Acompanha antena de longo alcance
  • Excelente relação custo x benefício


Especificações do "Módulo Transceptor 2,4Ghz NRF24L01+ Com Conector/Antena SMA":

  • Tensão de alimentação: 1,9V a 3,6V;
  • Alcance de até 1km em 250kbps, até 750m em 1MB, até 520m em 2MB
  • Taxa de dados de 250kbps a 2MB;
  • Antena com ganho de 2dBI;
  • Multi-frequência com 125 frequências para atender às necessidades de comunicação multiponto e troca de frequência;
  • Frequencia de operação de 2400MHz a 2524MHz
  • Modulação GMSK;
  • Transmissão de energia maior que 20 dbm com impedância de  50Ω;
  • Sensibilidade do receptor de -95dBm
  • Corrente máxima em transmissão de 115mA
  • Temperatura de armazenamento de -45 a 125 graus Celsius
  • Ganho do PA de 20 dB
  • Ganho de LNA de 10 dB
  • Comprimento da antena de 107mm
  • Dimensões: 41x15,2x11 mm
  • Peso com embalagem: 15g.
Características do produto
Corrente Correntes de pico RX / TX Inferiores a 14mA
Frequência 2.4GHz
Tensão de Alimentação 1,9V - 3,6V
