Flexis 2 - PIC CLP Modelo PLC1201

Flexis 2 - PIC CLP Modelo PLC1201
+ Desconto de 5% a Vista! -Esgotado-
Flexis 2 - PIC CLP Modelo PLC1201
R$234,13
  • Estoque: -Esgotado-
  • Peso: 0.20kg
  • Dimensões: 1.00mm x 1.00mm x 1.00mm
  • SKU: 7034

Compartilhe

Flexis 2 - PIC CLP Modelo PLC1201

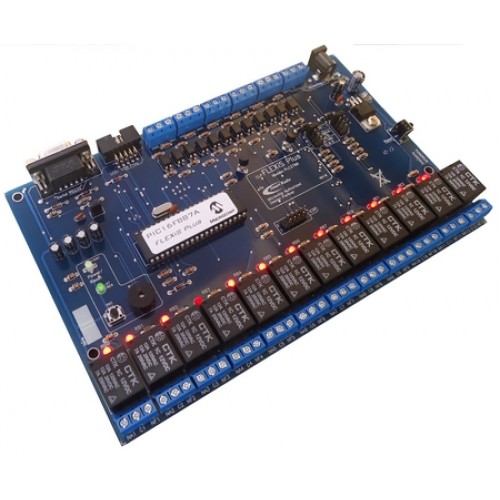

Descrição do Flexis 2 - PIC CLP Modelo PLC1201:

Atenção: NÃO ACOMPANHA O LCD

Alta Capacidade: 12 Entradas + 12 Saídas Digitais Relé + 2 Entradas Analógicas + 1 saída PWM !

CLP PIC Avançado de Alta Capacidade programável em Ladder, C, Assembly, etc., utiliza o PIC 16F887

O nome FLEXIS® deriva de “FLEXÍVEL” que é uma das principais características desta placa que foi projetada p/ suportar as mais diversas linguagens de programação e compiladores desde linguagem Ladder (veja página Download) através do LD Micro, até compiladores como CCS C, MikroC, MPLab Assembly, linguagem Basic, etc.

A parte de Hardware também não fica atrás: Pode ser programada diretamente sem a necessidade de gravador dedicado de PIC através do processo conhecido como BootLoader fazendo uso do software Tiny BootLoader (veja página Download) e ligação serial ao conector Serial RS232 DB9 da placa (aceita conversores USB/Serial);

Dispõe de conexão para uso de LCD Seriais que podem ser controlados mesmo através da linguagem Ladder (exemplo página Download ), completando a parte interfaceamento na placa temos: 1 tecla, 1 LED Status o Buzzer interno isto tudo já integrado na placa sem ligações e custos adicionais.

Veja na abaixo em Recursos os periféricos incorporados

Também está disponível interfaceamento para conexão serial RS232 (conector DB9 fêmea ) que permite a ligação de dispositivos como PC e outros como Modems, interfaces RS485, etc. Através destes podemos ligar também placas conversoras RS232/RS485 para montar redes RS485, e conector de expansão padrão UEXT (somente para placas Revisão 1 e acima)

As entradas são 12 digitais optoacopladas/ optoisoladas e 2 entradas analógicas configuráveis 0-5Volts/0-10Volts/4-20mA e também 12 saídas por Relé com LEDs de indicação de estado individual de cada uma e, mais uma saída tipo PWM também acessível via Ladder.

Para gravação direta do microcontrolador PIC e também Debuger, a placa possui conector ICSP, onde podemos ligar um programador e/ou Debuger externo como por exemplo o MultiPROG ou outro que suporte o PIC16F887A. Na tabela I temos a pinagem deste conector caso seja usado outro programador.

Destaque também para o exemplo disponível de Sistema Supervisório, com código fonte totalmente aberto e feito em uma das linguagens de programação mais popular na área o Microsoft C# - Visual Studio 2010. Abaixo temos uma imagem da tela do software exemplo.

Para usar o exemplo Supervisório é necessário conhecimentos de programação em C#.

Acompanha:

Softwares e Arquivos necessários disponibilizados para Download no site
Nota Fiscal e Garantia de 01 Ano
Suporte Técnico de uso

Não Acompanha Cabo para gravação e comunicação

Periféricos incorporados - Principais Recursos

Processador PIC 16F887A @ 20MHz - 5 MIPs (permite usar outros PICs de 40 pinos)
12 Entradas Digitais optoacopladas
12 Saídas por Relé 10 Ampéres
02 Entradas Analógicas com resolução de 10 bits e configuráveis: 0-5 Volts , 4-20mA ou 0-10Volts
01 Saída PWM acoplada ao CCP2 do PIC e controlável através de Ladder
Programável através de Ladder, C, Assembly, Basic.
Não necessita de programador, consulte nossos cabos de programação serial, também aceita conversores USB/Serial
Conexão para LCD Serial controlável também através de Ladder
Interface Serial RS232 conectores Serial padrão DCE tipo DB9 fêmea
IHM: Buzzer, 01 LED de Status e 1 Tecla + 01 tecla Reset
Conector p/ ICSP/ Debuger/Programador Externo
Conector de Expansão padrão UEXT (somente para placas Revisão 1 e acima)

Características Elétricas e diversas:

Tensão de alimentação de 12Volts +- 15% (opcionalmente 24Volts)
Consumo 350mA máx.
Entradas Digitais 3,8 à 25VDC
Resolução das Entradas Analógicas de 10bits
Saídas Relés 10A @ 250VAC / 10A 120VAC / 7A @ 28VDC
Serial padrão RS232 conector DB9 fêmea (DCE)
Temperatura de operação 0 à 60oC
Dimensões da Placa 200 x 127 x 25 mm

Principais Características da CPU Utilizada PIC16F887:

Program Memory Type........Flash
Program Memory (KB)........8KB
CPU Speed (MIPS)...........5MPIS (Cristal Clock de 20MHz)
RAM Bytes..................368
Data EEPROM (bytes)........256
Digital Communication Peripherals........1-A/E/USART, 1-MSSP(SPI/I2C)
Capture/Compare/PWM Peripherals........1 CCP, 1 ECCP
Timers.....................2 x 8-bit, 1 x 16-bit
ADC........................13 ch, 10-bit
Comparators................2
Temperature Range (oC).....-40 to 85
Operating Voltage Range (V)...............2 to 5.5
Pin Count...................40

Aplicações:

Automação Industrial
Automação Residencial / Predial / Domótica
Aprendizado em PIC /Programação Linguagens Ladder, C ou Assembly
Escolas
Quadros Comandos Elétricos
Download Drivers, Softwares de Programação, Exemplos e outros Arquivos Relacionados:

http://smartradio.com.br/pic/flexisplus/

Suporte Técnico dos equipamentos: Veja na página http://clp.ind.br/suporte/, caso sua dúvida não conste na lista e ainda persista, envie email para Suporte@CLP.ind.br , não prestamos suporte por telefone.
