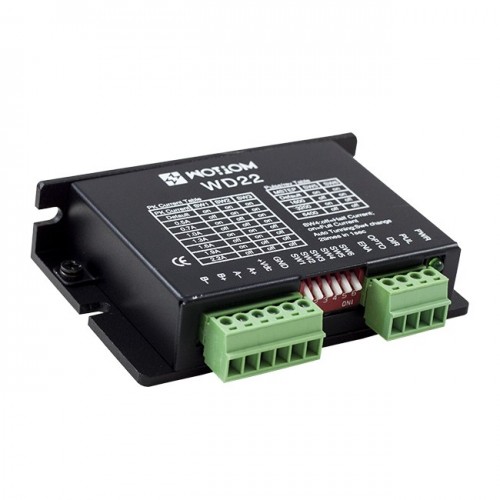

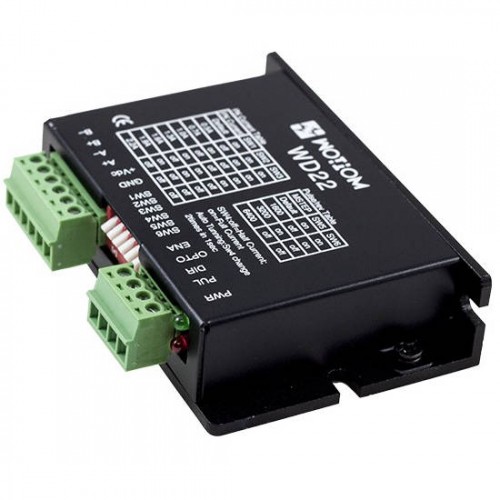

Driver Para Motor de Passo 2.2A WD-22
- Estoque Atual: -Esgotado-
- Peso: 0.23kg
- Dimensões: 1.00mm x 1.00mm x 1.00mm
- SKU: 8627
Visão Geral
O WD-22 faz parte de uma nova geração de drivers digitais para motores de passo de alto desempenho baseados em DSP (Digital Signal Processor) com avançados algoritmos de controle. Os motores controlados pelo WD-22 podem operar com níveis de ruídos e vibrações inferiores a outros drivers disponíveis no mercado. As principais características do WD-22 são seus baixos níveis de ruídos, vibrações e aquecimento. O Driver WD-22 pode ser alimentado com tensão DC entre 20V e 40V. Compatível com motores de passo híbridos bifásicos com corrente entre 0.5A e 2.2A por bobina e configuração para trabalhar com até 6400 passos por revolução (configuração de micro passos de 1/32). O Driver WD-22 possui proteções contra sobre tensão, subtensão e sobre corrente.
SELEÇÃO DE CORRENTE SELEÇÃO DE MICROPASSO
Pico Pulso/Rev.
Padrão Padrão
Padrão: O pulso poderá ser customizado de acordo com as necessidades do usuário.
Dados Técnicos:
– Tensão de Alimentação: 20 ~ 40Vdc
– Corrente Máxima de Saída: 2.2A
– Adequado para duas fases e quatro fases
– Proteção contra: sobretensão e sobrecorrente.
– Garantia: 6 meses
Indicador de Falhas
| Status | Causa | Solução |
| LED vermelho aceso | 1. Curto circuito na ligação dos motores | Inspecionar ou trocar cabos elétricos |
| 2. Tensão de alimentação acima ou abaixo da faixa de trabalho do Driver | Verificar e ajustar tensão de alimentação para a faixa de tensão de trabalho | |
| 3. Erro no sistema | Entrar em contato com suporte técnico |
Aplicações
Indicado para utilização em pequenos equipamentos e instrumentos, como máquinas CNC, etiquetadoras, empacotadoras, entre outras aplicações. Este equipamento apresenta baixos níveis de vibrações e ruídos, proporcionando excelentes resultados em aplicações que requerem alta precisão e alta velocidade.
Descrição das Funções do Driver
| Função | Descrição e instruções de operação |
| Configuração de corrente de saída | O usuário pode configurar a corrente de saída através de três chaves seletoras identificadas por SW1, SW2 e SW3. Para realizar a correta configuração de uma corrente de saída específica, consulte as instruções disponíveis na tabela de referência gravada no corpo do Driver. |
| Configuração de micropasso | O usuário pode configurar os micropassos do driver através das chaves seletoras identificadas por SW5 e SW6. Para realizar a correta configuração das divisões dos micropassos, consulte as instruções disponíveis na tabela de referência gravada no corpo do Driver. |
| Função automática de meia corrente | O usuário pode configurar os micropassos do driver através da chave seletora identificada por SW4. A posição “OFF” indica o quociente de corrente é configurada para metade da corrente dinâmica. Meio segundo após a seleção, a corrente será reduzida pela metade automaticamente. A posição “ON” indica que o quociente de corrente e corrente dinâmica são idênticos. Está função selecionada na posição “OFF” pode ser utilizada para reduzir o aquecimento do Driver e motor, aumentando a vida útil do equipamento. |
| Interface de sinal | “PUL” é a entrada dos sinais de pulso; “DIR” é a entrada dos sinais de direção; “OPTO” é a entrada de energia VCC (+5 V); “ENA” é a entrada de sinais de controle para liberação de energização do motor. |
| Interface do motor | “A+” e “A-” são conectados a primeira bobina do motor; “B+” e “B-” são conectados na segunda bobina do motor. Caso necessite a rotação no sentido contrário, a ligação de uma das bobinas poderá ser invertida. |
| Interface de alimentação | Entrada da energia em corrente contínua. Tensão de alimentação deverá ser entre 20 VDC e 40 VDC. A potência consumida de energia poderá ser superior a 100 W. |
| Luzes de indicação de status e falhas | Existem duas luzes de indicação de status/falhas. A luz verde acesa de forma contínua indica a energização do equipamento. A luz vermelha indica a ocorrência de falha no sistema. Em caso de sobre tensão e/ou sobre corrente, a luz vermelha permanecerá acesa. Após a correção do problema no sistema de alimentação, a luz vermelha deverá estar apagada após a reenergização do equipamento. |
| Instruções de instalação | Dimensões do driver: 86 x 55 x 20 mm, favor consultar o diagrama dimensional. Mantenha distância de pelo menos 10 cm de outros objetos para garantir a dissipação de calor do equipamento. Em caso de instalação em ambiente confinado, recomenda-se a instalação do driver próximo de uma superfície metálica para auxiliar na dissipação de calor. |
| Características do produto | |
| Corrente | 0,5A a 2,2A |
| Tensão de Alimentação | 20V a 40V |
