Módulo Relê Estado Sólido De 1 Canal Mosfet Para Arduino

Módulo Relê Estado Sólido De 1 Canal Mosfet Para Arduino
-Esgotado-
Módulo Relê Estado Sólido De 1 Canal Mosfet Para Arduino
R$15,50
  • Estoque: -Esgotado-
  • Peso: 0.01kg
  • Dimensões: 1.00mm x 1.00mm x 1.00mm
  • SKU: 8001

Compartilhe

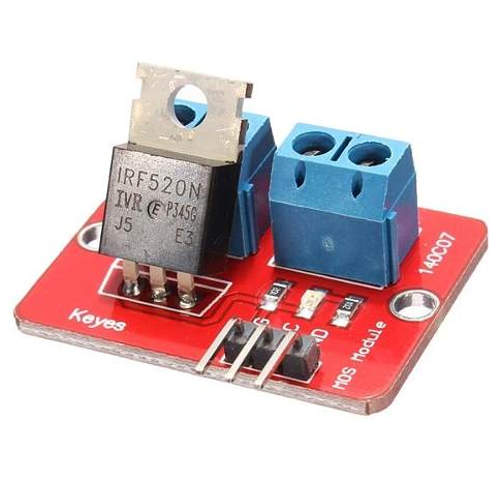

Módulo Relê Estado Sólido de 1 Canal MOSFET Para Arduino

Esse nome é o padrão utilizado no mercado, porém o mais correto seria chamar "Módulo Driver DC com IRF520" porque o módulo não tem um relê, tem um transístor Mosfet IRF520 que apesar de ser um componente de estado sólido não é um relê, mas aqui no Soldafria, colocamos o nome padrão de mercado para que o cliente acostumado com essa nomeclatura encontre a peça que procura.

Esse módulo foi desenvolvido para controlar cargas DC a partir de um sinal digital que pode ser de um circuito digital TTL, CMOS qualquer microcontrolador como Arduino, AVR, PIC, ARM, Raspberry PI, 8051 e outros com capacidade para fornecer a corrente necessária para o acionamento do transístor, por ser muito simples pode se adaptar a diversas situações.

O módulo tem um led que indica quando a carga esta sendo acionada servindo de retorno visual no projeto o que auxilia na solução de falhas no acionamento da carga.


Esse módulo basicamente é uma placa com os bornes, IRF520 e alguns componentes para polarização,  dependendo do sinal de controle, pode ser utilizado para ligar e desligar ou como um controle PWM, servindo para ligar, desligar ou controlar a intensidade de cargas DC, como motores, fitas de LEDs, válvulas solenoides, entre outros desde que não ultrapasse as capacidades máximas do IRF520.

É muito indicado para projetos robóticos, devido ser, leve, compacto e versátil.


Esse driver pode Corrente Contínua de até 5A e tensão a ser controlada entre 0 e 24V.

Especificações:

Pinos: SIG (signal ou sinal), VCC e GND

Borne 1: V+, V-

Borne 2: VIN, GND

Tensão de alimentação: 3,3V a 5V
Tensão da carga: 0 a 24V
Corrente máxima da carga: 5A


Obs: Dependendo da corrente e tensão da carga controlada, será necessário a utilização de um dissipador de calor para dissipar o calor gerado e não danificar o módulo por aquecimento.



Exemplo de utilização:


Arduino controlando a velocidade de um motor DC a partir de um módulo com um potênciometro.



Características do produto
Corrente5A
Tensão de Alimentação3,3V a 5V
