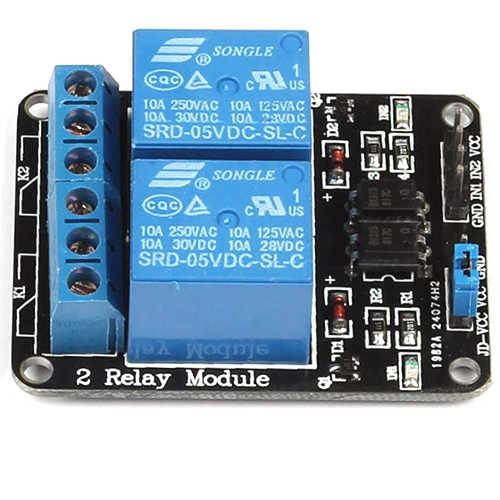

Módulo Relé 5V 2 Canais

Módulo Relé 5V 2 Canais
Módulo Relé 5V 2 Canais
R$16,98
  • Estoque: 3
  • Peso: 0.03kg
  • Dimensões: 1.00mm x 1.00mm x 1.00mm
  • SKU: 8047

Compartilhe

Módulo Relé 5V 2 Canais


Descrição do Módulo Relé 5V 2 Canais


 O Módulo Relê 2 Canais ou módulo relê duplo é formado por 2 relês de 1 pólo e 2 posições, que funcionam como duas chaves liga-desliga eletrônicas. A vantagem de se utilizar uma módulo rele de 2 canais funcionando como chave eletrônica é que enquanto uma chave mecânica dessas comuns que se encontra na maioria dos parelhos eletrônicos por ai, exige que uma pessoa ligue ou desligue apertando a chave com o dedo, a chave eletrônica formada por esse módulo rele de dois canais, pode ser acionada e desacionada eletronicamente.

A princípio a chave foi desenvolvida para uso com Arduino, mas nada impede que seja utilizada em outros projetos, com outros microcontroladores como 8051, PIC, AVR, placas protótipos, ou até circuitos mais simples com circuitos integrados e/ou transístores, tudo vai depender das especificações, necessidades e habilidades do engenheiro, técnico, estudante, projetista, hobista ou maker.


Como em todo relê, o circuito do módulo rele 2 canais tem basicamente 2 partes importantes, a primeira formada por bobinas e a outra pelos contatos. A bobina é a parte que recebe a tensão do circuito de controle que tem baixa capacidade de corrente e gera um campo magnético para gerar uma eletroímã e acionar o contatos.

A bobina e os contatos já tem uma etapa separada eletricamente uma da outra, mas no módulo relê de 2 canais, ainda existe uma circuito extra para aumentar ainda mais a segurança, que é o circuito formado por opto acopladores, que isolam o circuito de controle dos reles do módulo quase que totalmente por acoplamento de luz, então se os relês do módulo recebem uma tensão elevada de alguma pertubação elétrica com ou relâmpago por exemplo, não passa para o circuito de controle externo.


O módulo rele de 2 canais, pode controlar correntes contínuas e alternadas, desde que as suas capacidades de corrente, tensão ou potência não seja ultrapassadas, pode ser utilizado em qualquer lugar que se necessite ligar ou desligar algo, sem contato, por tempo ou a distância, como um circuito de alarme, automação residencial, comercial e industrial de baixa potência, pode ainda servir para projetos de robôs, acionamento de motores diversos, lâmpadas, sirenes, bombas de água, etc...


Características Técnicas do Módulo Relé 5V 2 Canais


  • Tensão de alimentação de apenas 5V
  • Módulo compacto com 2 relés
  • Tensão máxima de saída em tensão contínua de 30V
  • Tensão máxima de saída em tensão alternada de até 250V
  • Corrente máxima dos contatos de 10A
  • Tensão de acionamento de 5V
  • Indicação visual de acionamento com LED
  • Dimensões de 50mm x 39mm X 17mm
  • Peso de apenas 28 gramas



Click aqui para baixar o datasheet do Módulo Relê 5V de 2 canais
